Ртутный выпрямитель

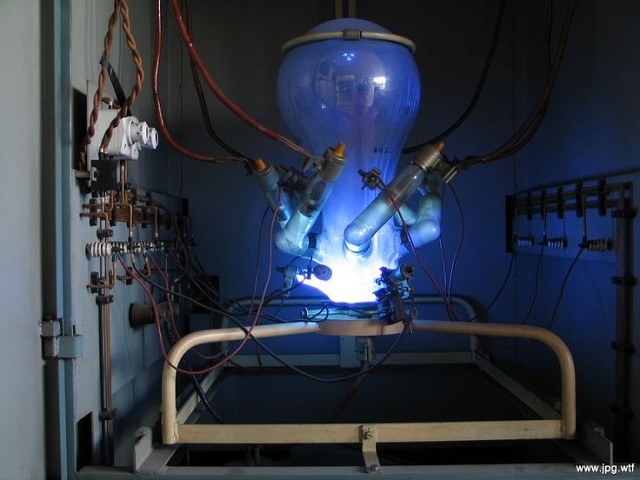

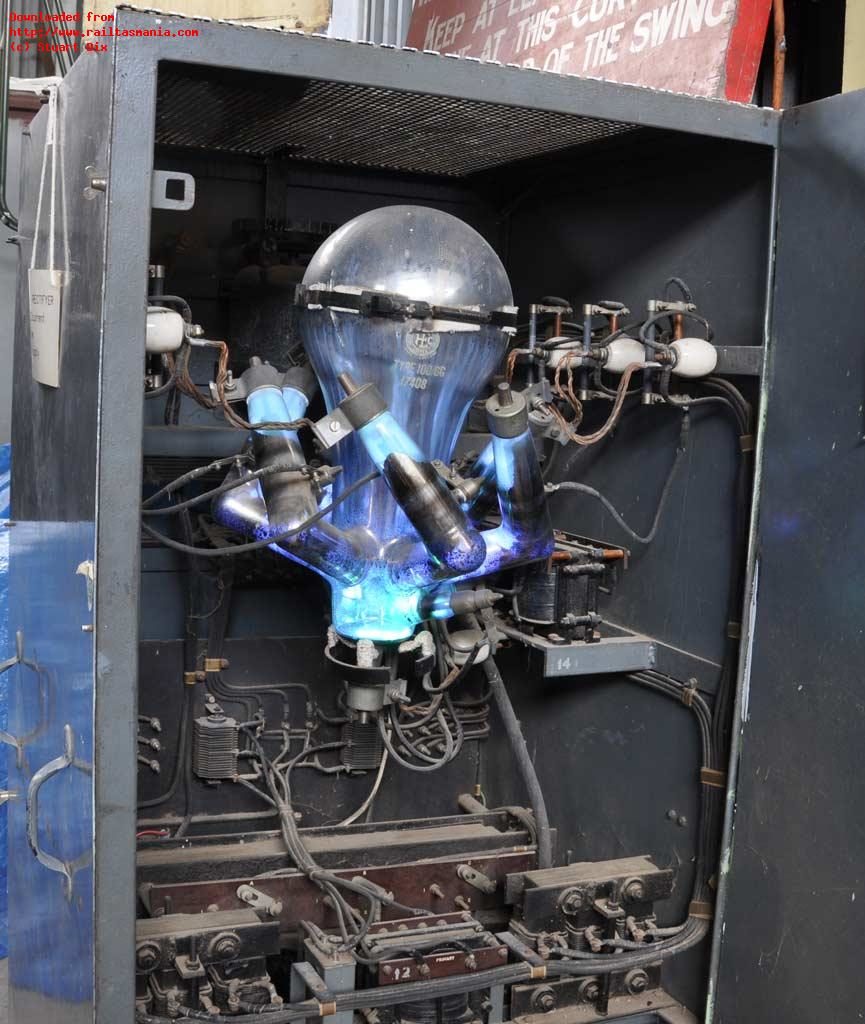

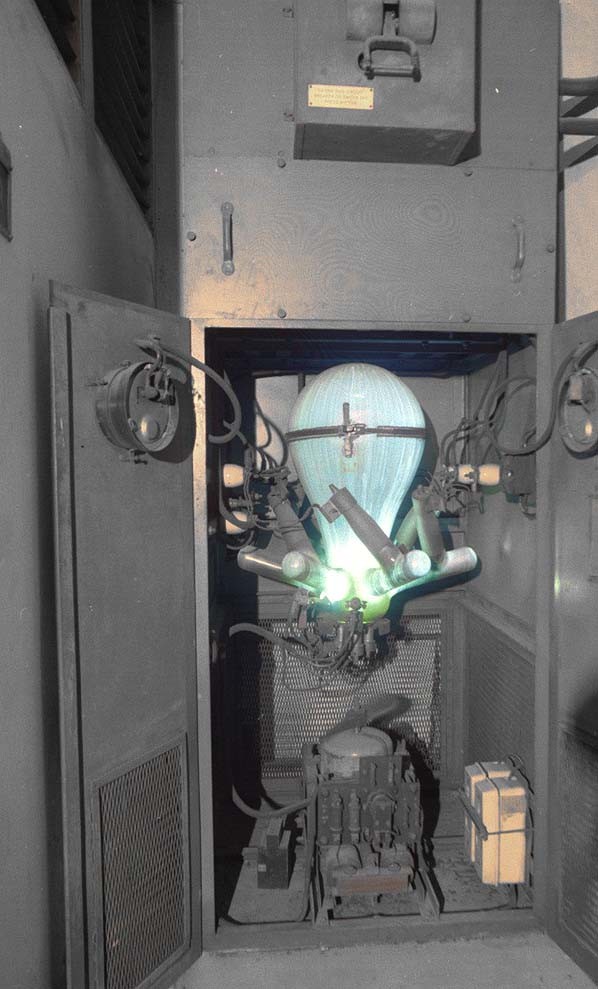

Ртутный выпрямитель (он же - игнитрон от лат. ignis - огонь и электрон).
Применяется в мощных выпрямительных устройствах.
dmitrijan: Знатный канделябр.
elektromexanik: Характерный элемент культа электричества периода 20 века... ))
...одноанодный ионный прибор с ртутным катодом и управляемым дуговым разрядом. Применяется в качестве ртутного электрического вентиля в мощных выпрямительных устройствах, электроприводах, электросварочных устройствах, тяговых и выпрямительных подстанциях и т. п. со средней силой тока в сотни ампер и выпрямленным напряжением до 5 кВ. Для игнитрона характерно незначительное падение напряжения (15—20 В) и высокий КПД (98—99 %).
elektromexanik: Шайтан машина!
elektromexanik: И вот когда археологи обнаружат остатки таких агрегатов, что они расскажут как специалисты о их применении?
pro_vladimir: Насколько понял, ртуть в этих колбах только для паров?
elektromexanik: Да
Ну и заодно проводник и теплоотвод.
§ 143. Ртутный выпрямитель
http://tehinfor.ru/s_12/elektro_143.html
Работа ртутного выпрямителя основана на использовании автоэлектронной эмиссии и ионизации газа паров ртути.
Ртутные выпрямители делятся на стеклянные и металлические.
Стеклянный однофазный ртутный выпрямитель (рис. 209) имеет колбу из молибденового стекла, из которой выкачан воздух. В колбу впаяны два стальных или графитных электрода А1 и А2, которые являются главными анодами выпрямителя. Нижняя часть колбы заполнена ртутью, которая служит катодом выпрямителя. В ртути помещается металлический стержень, впаянный в стекло. Рядом с ним в колбу впаян стеклянный отросток, в котором также находится ртуть. Здесь размещается анод зажигания А3.
Аноды А1 и А2 соединены с концами вторичной обмотки основного трансформатора Тро. К катоду К подключают нагрузку. Второй провод, идущий от нагрузки, соединяют через дроссель Др со средней точкой О вторичной обмотки трансформатора Тро.
Чтобы ртутный выпрямитель осуществлял выпрямление переменного тока, его необходимо возбудить. Для этого включают рубильники P1 и P2 и подают переменное напряжение на основной Тро и вспомогательный Трв трансформаторы. Затем создают условия для того, чтобы ртуть катода соединилась с ртутью анода зажигания A3. При этом под действием напряжения вторичной обмотки вспомогательного трансформатора Трв электрический ток проходит через рубильники P2, сопротивление R анод зажигания A3 и катод К.
Когда колбу возвращают в первоначальное положение, контакт между ртутью, окружающей катод К, и анодом зажигания A3 разрывается, и в этом месте образуется электрическая дуга, а на ртути катода появляется небольшое сильно нагретое светлое катодное пятно.
Это пятно является местом испарения ртути. Вместе с тем вблизи поверхности ртути создается электрическое поле столь высокой напряженности, что оно вырывает свободные электроны из поверхности ртути. Это так называемая автоэлектронная (или электростатическая) эмиссия. Электроны, освобожденные на катоде, летят к тому из анодов, который в данный момент имеет положительный потенциал по отношению к катоду (рис. 210).
На своем пути электроны сталкиваются с молекулами паров ртути и ионизируют их, т. е. отделяют от них электроны, превращая эти молекулы в положительные ионы.
Ударяющие в катод положительные ионы поддерживают температуру катодного пятна. Нетрудно понять, что дуга в колбе выпрямителя представляет собой поток быстро движущихся электронов от катода к аноду и относительно медленно движущихся (из-за своей большой массы) положительных ионов ртути в обратном направлении.
Когда на аноде вследствие изменения напряжения на концах вторичной обмотки трансформатора изменяется потенциал (вместо положительного создается отрицательный), дуга в колбе перебрасывается к тому из анодов, который в данный момент имеет положительный потенциал, и таким образом соединяет поочередно катод с каждым из анодов. Дуга выполняет функцию практически безынерционного переключателя, соединяющего нагрузку то с одной, то с другой половиной обмотки трансформатора.
Пусть в течение одного полупериода (см. рис. 209) напряжение, подаваемое со вторичной обмотки трансформатора Тро на аноде колбы, имеет положительное значение на аноде A1 и отрицательное на аноде A2. Тогда ток пройдет от точки 1 вторичной обмотки трансформатора через анод A2, катод, нагрузку (в направлении, указанном стрелкой), дроссель, среднюю точку вторичной обмотки и правую половину этой обмотки к минусу (точка 2). Через анод A2, имеющий отрицательный потенциал, ток протекать не будет.
В течение второго полупериода полярность напряжения на анодах колбы изменится. Тогда ток пройдет от точки 2 вторичной обмотки трансформатора Тро через анод A2, катод, нагрузку, дроссель, среднюю точку вторичной обмотки и левую половину этой обмотки к плюсу (точка 1). В следующие полупериоды процесс повторится и направление выпрямленного тока в нагрузке останется неизменным. Такой ртутный выпрямитель осуществляет двухполупериодное выпрямление переменного тока.
Стеклянные ртутные выпрямители изготовляют на различные напряжения (до 15 000 в) и разные токи.
При выпрямлении переменного тока большой мощности в ртутных выпрямителях выделяется значительное количество тепла. Поэтому вместо хрупких и непрочных стеклянных колб у мощных выпрямителей применены металлические.
Главные детали металлического ртутного выпрямителя: аноды, катоды, анод зажигания и др. — имеют то же назначение, что и в стеклянном выпрямителе. Этот выпрямитель включается в схему также через два трансформатора — основной и вспомогательный.
Металлический выпрямитель оборудован водяным охлаждением.
Металлические выпрямители изготовляют большой мощности на высокие напряжения и различные токи. Они питаются от трехфазной сети, поэтому являются многофазными.
Электрифицированные железные дороги, городские трамвайные сети, метрополитен получают постоянный ток от таких мощных ртутных выпрямителей, но в настоящее время они начинают заменяться полупроводниковыми выпрямителями.
dmitrijan: Ртуть как соль для воды, катализатор процесса.
Вода - диэлектрик. Соль добавили - проводник.
В зависимости от примесей получаем полупроводник.
Там где холодный катод использовали ртуть. Стали греть катод и нужность в ртути отпала.
В сути ртутные лампы света тоже «полупроводники», только светятся, этакие свето «диоды», но на газе.
В сути культовые канделябры вполне могли работать выпрямителями при наличии в колбах той же ртути.
А нынче это ритуальный элемент божественных сил на синагогах.
Причём светятся, естественно ритуально.
elektromexanik: Ага, и сделаны исключительно чтобы радовать глаз своим загадочным свечением ))
dmitrijan: Ну и звезда давида, сам собой культовый символ.
elektromexanik: Вот тут специалистов набежит много...
dmitrijan: Хотя в таком варианте звезда давида скорее трансформатор, но все знают, что это такой символ!
Причём схема звезда.
Слева внизу и канделябр, и звезда в действии.
Причём конструкция не шибко отличается тех канделябров и современных выпрямителей, за ерундой - мы знаем для чего этот «головастик», а верующие не очень.
Красота египетских фресок.
elektromexanik: Так они с детства видят торжественный вынос по праздникам, как можно сомневаться, что это божественное наследие, а не просто деталь устройства?
http://www.objectiv-x.ru/zagadki-drevnih-civilizacii/tajny-drevnego-egipta-jelektrichestvo.html
dmitrijan: Сказано символ, значит символ!
"Канделябром да по индикации. Лампочки перебьём, в подставки будем вставлять свечки и выть молитвы"
https://pro-vladimir.livejournal.com/242458.html
Комментировали:dmitrijan, elektromexanik
Сложил воедино: Владимир Мамзерев. 20.03.2018
